Aprenda a consertar sua TV 43LJ em casa

Na matéria abaixo, vamos conferir como fazer o passo a passo para abrir a televisão da 43LJ5500, retirar a tela da TV, as peças e todos os acrílicos sem quebrar as travas, trocar os barramentos de LEDS e montar novamente.

Podemos ver no vídeo acima o passo a passo ou acompanhar o explicativo da matéria abaixo. Com essas informações vamos começar a matéria:

No caso dessa matéria nós já identificamos que a TV está com sintomas da imagem azulada e com defeito constando como a troca dos barramentos de LEDS. Caso precise confirmar qual é o componente da sua TV com defeito, veja o seguinte link: APRENDEDENDO O DEFEITO DA TV - Qual defeito? (neshop.com.br)

Aqui, vale sempre ressaltar que sempre é bom trocar todo o KIT de LEDS inteiro, mesmo que tenha queimado apenas 1 das BARRAS, pois dependendo do tempo que as BARRAS antigas ficaram na TV, pode ser que elas estão com seus LEDS em um tom mais amarelado pelo tempo de uso e ao colocar a BARRA nova junto com as antigas, fique com tons mais claros em uma parte da imagem e em outros com a imagem mais amarelada.

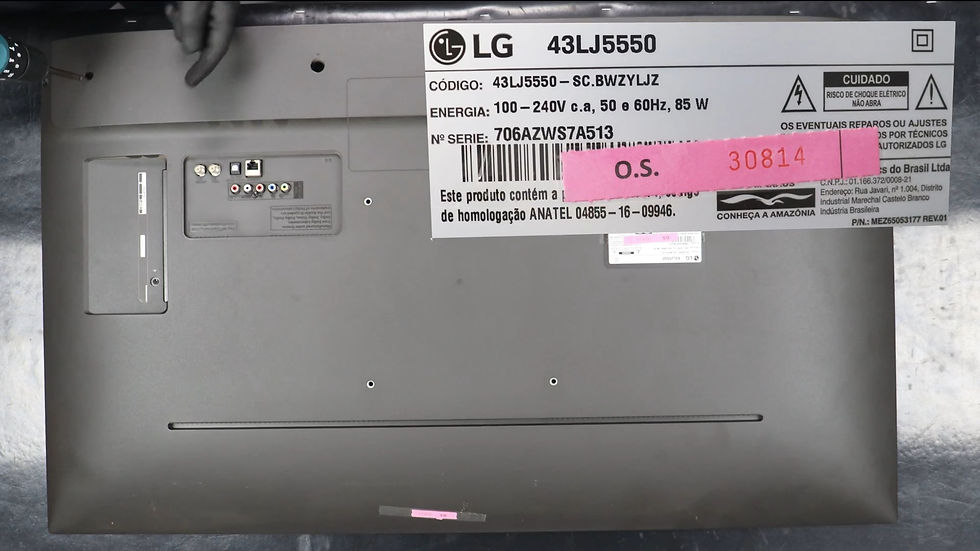

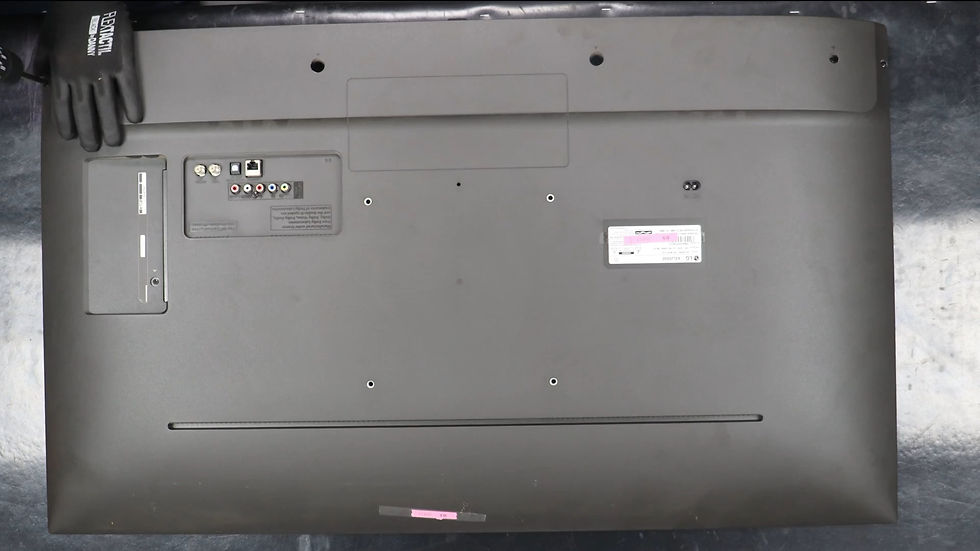

O primeiro passo é remover os parafusos que fixam a tampa traseira da TV, nesse ponto ficar bem atento, pois existem viários pontos de fixação e alguns parafusos ficam escondidos conforme a imagem abaixo:

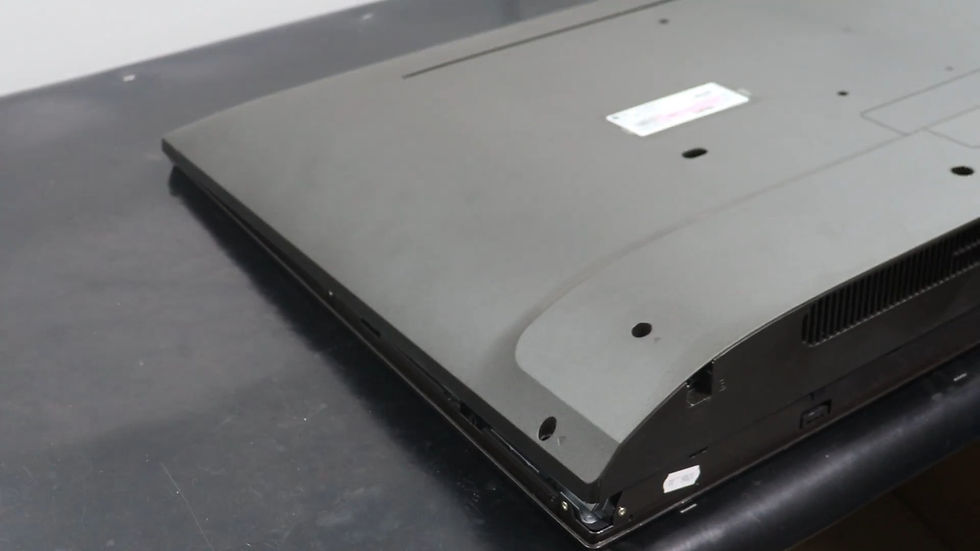

Em alguns modelos também além dos parafusos de fixação, temos também algumas travas bloqueando a tampa, que devem retiradas com cuidado com a ajuda de uma chave de fenda ou alguma outra ferramenta, as travas podem ser removidas só colocando a com muito cuidado a ponta da chave de fenda de baixo para cima, fazendo um movimento de alavanca. Segue imagem abaixo:

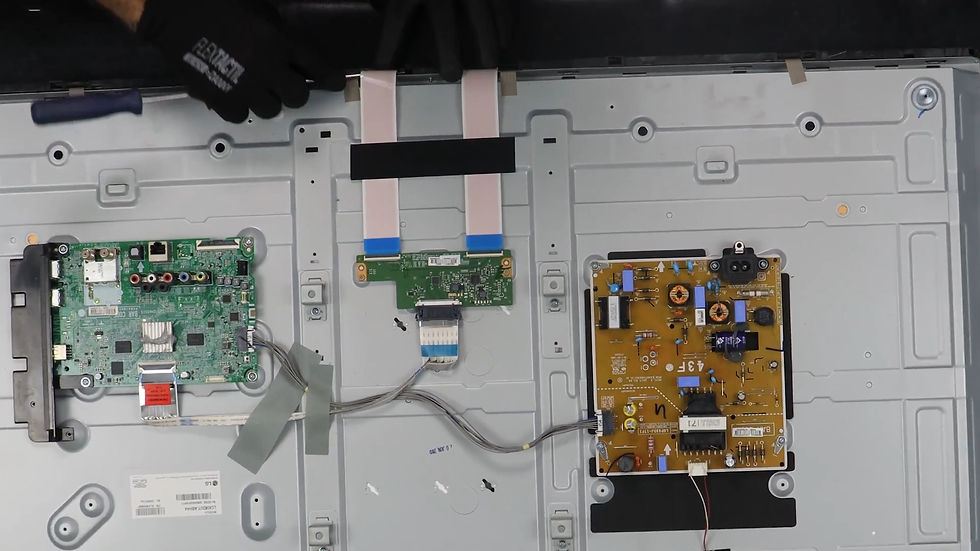

Após a tampa estar aberta, vamos remover os alto-falantes da TV, juntamente com o modulo de WIFI e o modulo da plaquinha IR, e depois com muito cuidado vamos retirar os cabos FLATS que passam a imagem da placa TCOM para a tela da TV.

Por segurança pode também retirar as placas da parte metálica da TV, para que não quebre nem rache ou risque por passar em cima da bancada em algum local sem querer, porém não é algo obrigatório.

Esse modelo possuí algumas fitas adesivas, que fazem a fixação da parte inferior da TV no painel DISPLAY, ou seja, com muito cuidado devem ser também ser retiradas do painel para desmontar.

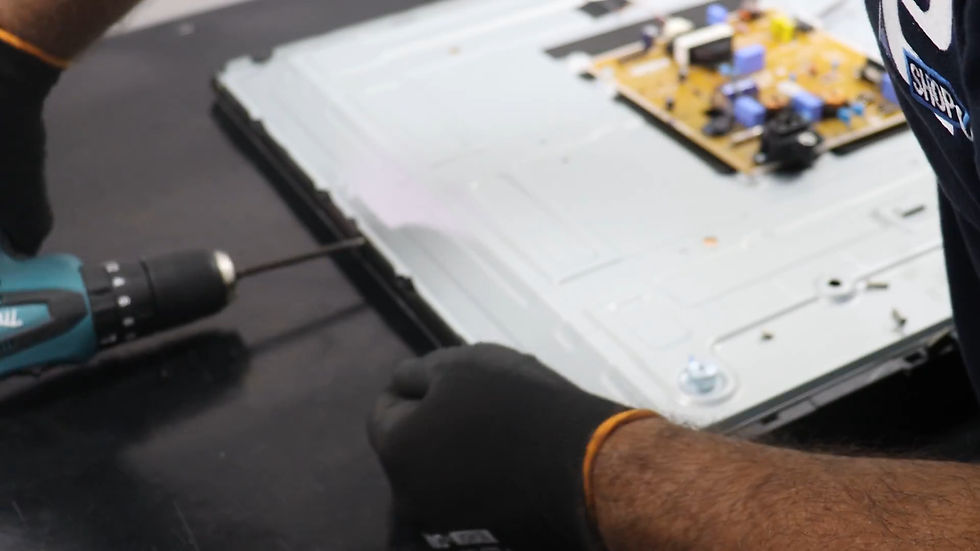

Depois disso vamos para a lateral da TV, aonde tem os parafusos que conectam a tampa lateral na carcaça da TV, com bastante cuidado vamos retirar esses parafusos, como na foto abaixo:

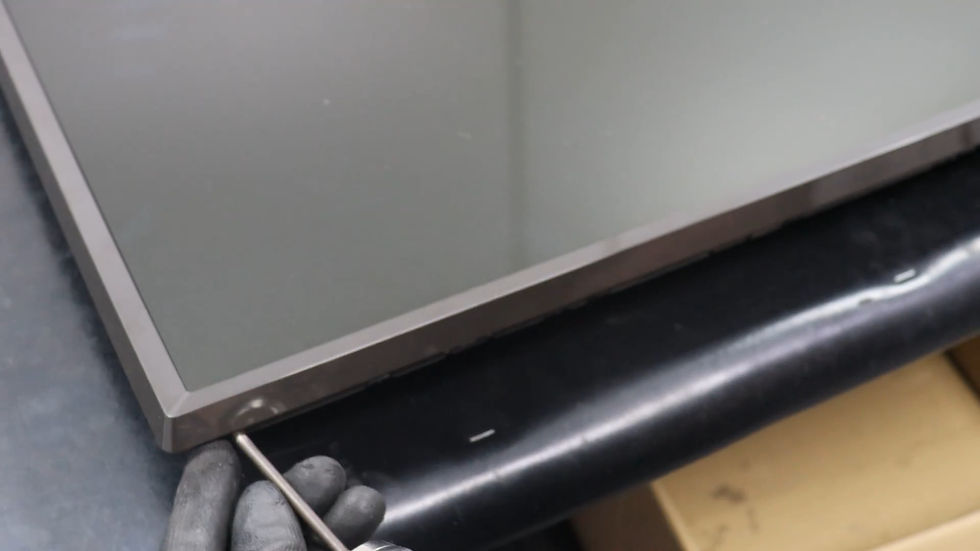

Após isso, é preciso retirar as travas que envolvem toda a volta da TV, pois assim será possível retirar a parte lateral frontal da TV, mas ATENÇÃO!!! Temos que tomar muito cuidado com essa parte, por que as travas plásticas são muito delicadas e não podem ser quebradas, pois se não a TV não irá encaixar mais depois.

Feito isso, conseguimos retirar a parte lateral frontal da TV para ter acesso a placa VCOM, então vamos retirar a VCOM desse painel, com muito cuidado, conferindo primeiro na parte de baixo dela se as fitas que seguravam ela na TV estão soltas e depois olhar para a parte de cima da VCOM, retirando-as das travas, sem riscar e com muita cautela, pois junto com a tela é o componente mais sensível da TV, fazendo conforme a foto abaixo:

Quando a VCOM estiver bem solta na parte da TV, com uma fita bem maleável entrando na TV e por baixo da tela com muito, muito cuidado, levantar aos poucos a tela DISPLAY da TV em conjunto com a VCOM para retirar ela da TV, conforme a foto:

Quando retirar a tela DISPLAY pode então puxe os conectores e as travas que tem da TV, depois disso vai ter acesso direto as folhas brancas e acrílicas da TV, só utilizar da mesma fita maleável para retirar elas da TV, aqui vale mais uma atenção para não riscar essas folhas, por que caso risque uma dessas folhas pode ser que quando montar a TV novamente ela fique com a imagem distorcida.

Normalmente são 3 folhas, a primeiro meio prateada, luminescente, a segunda camada logo abaixo um pouco mais escura e a última de acrílico ou policarbonato, que dá acesso direto aos LEDS da TV.

Em alguns modelos ainda existe uma quarta folha, branca de plástico, que apenas serve para tampar os espaçamentos entre um LED e outro, para proteção da LUZ que sai deles. Prestar bastante atenção também para na hora de retirar não bagunçar a ordem das folhas, para assim na hora de montar novamente estar na posição correta para a TV funcionar normalmente.

Dessa forma chegaremos finalmente ao acesso a folha dos LEDS, conforme a imagem abaixo:

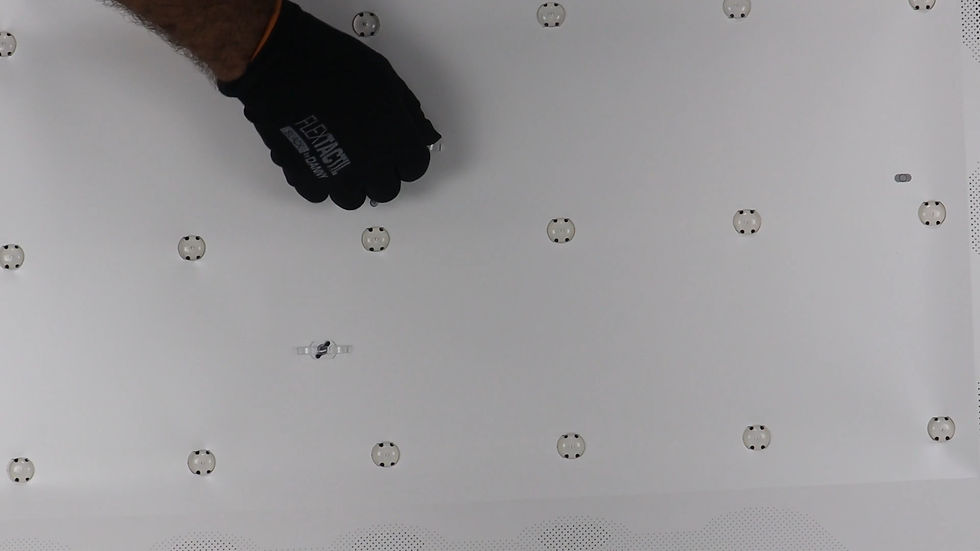

Assim que abrir essa parte, irá ver umas travas de plástico acrílico, para proteção dos LEDS da TV, somente então retirar com bastante cuidado por serem frágeis essas travas, pois precisam estar inteiras para serem montadas novamente depois. Para retirar cada trave, basta girar a trave no sentido anti-horário, e depois a hora que sentir que ela soltou bem só puxar para cima e com bastante cuidado retirar a folha branca de cima dos LEDS.

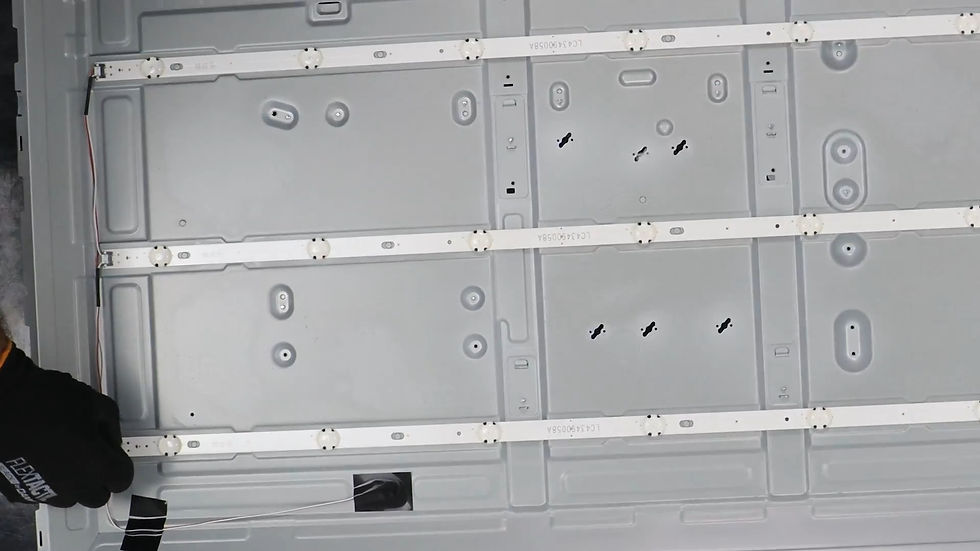

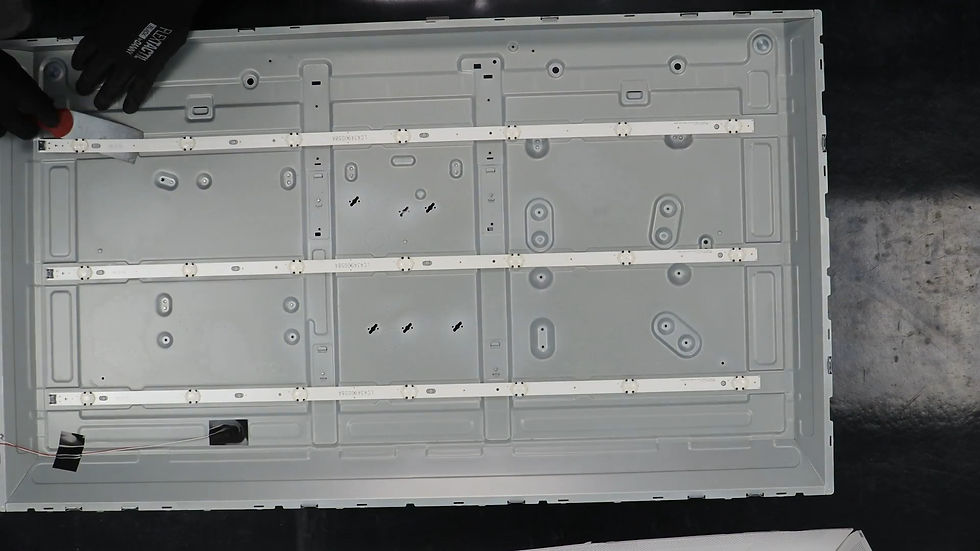

ATENÇÃO!!! Alguns modelos tem essa folha colada com uma fita por baixo, então tomar cuidado para a hora de retirar não deixar rasgar a mesma. Depois vai ficar apenas a carcaça metálica da TV e o KIT de LEDS dentro da TV, conforme a foto a seguir. assim vamos passar a retirar o KIT de LEDS antigo.

A seguir precisa retirar os conectores que ligam a fonte as barras de LEDS, pode fazer o movimento de gancho com a mão ou usar uma ferramenta de bico (um alicate por exemplo), puxar bem aonde se destaca o conector e forçando (com bastante cuidado) para dentro e em seguida para cima para destacar esse conector para fora da BARRA, conforme a imagem:

Depois para remover as barras antigas, é necessário que utilize de uma espátula e mais força pois as barras são coladas com dupla face na TV, então pode forçar um pouco mais para retirar as mesmas, com a espátula, entre por baixo da barra um pouco à frente do começo da barra, preferencialmente partindo da ponta do conector de energia.

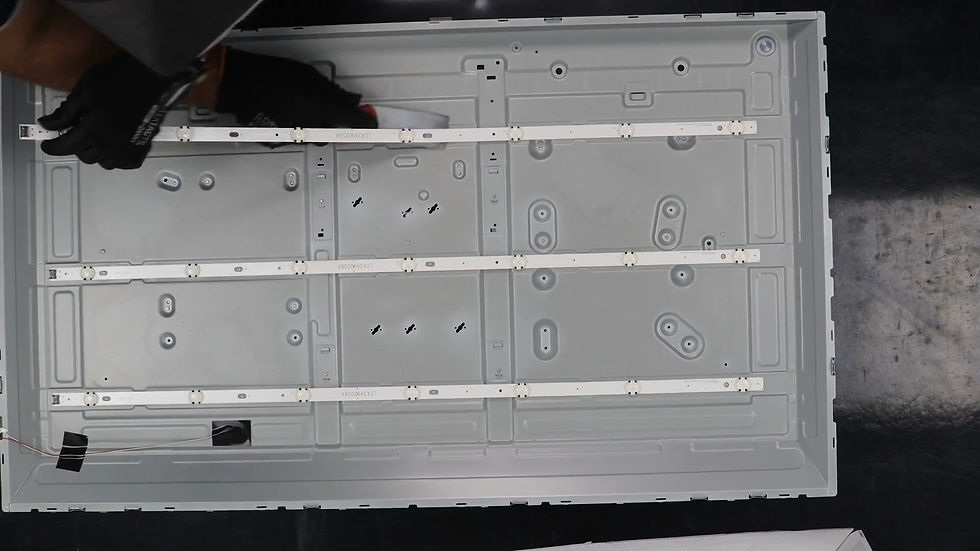

Colocando então a espátula na posição diagonal, abaixando-a bem, fazendo uma mini cunha, depois vá aos poucos apenas arrastando a espátula nessa mesma posição até o final da BARRA, e caso fique com alguma dificuldade maior apenas force a espátula um pouco para cima. Depois repita com as demais barras conforme a foto abaixo:

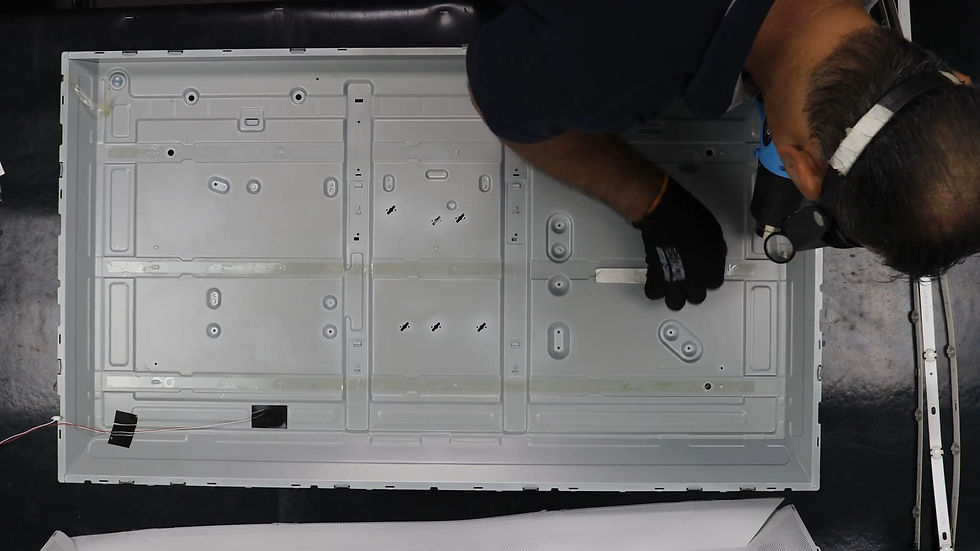

Depois é muito importante também, estar retirando os restos de cola que sobraram na carcaça da TV após a retirada das barras de LEDS, assim deixando a superfície bem limpa para estar instalando as novas barras. Se puder utilizar um aquecedor de calor ou até mesmo um secador de cabelo para aquecer a superfície e retirar ainda mais os restos de cola das fitas antigas afim de deixar tudo mais limpo, bom é.

Depois iremos então colocar as barras novas no local das antigas, é muito importante se certificar de que as barras que está comprando para trocar o KIT na sua TV são barras de alta qualidade, pois por todo o processo é muito importante que dure o quanto mais possível, por isso temos uma forte recomendação de que nesse caso seja utilizado o KIT ORIGINAL da própria marca LG, que vocês podem encontrar em nossa loja virtual: KIT BARRA DE LED ORIGINAL LG 43LJ5500 43LJ5550 43LJ551 43UJ6300 43LK5700 43LK571 AGM76191501 AGF78899502 AGM76149801 AGF (neshop.com.br).

Para posicionar as BARRAS de LEDS, antes é muito importante recortamos as partes que irão encaixar na lataria da TV, os chamados pinos guia da barra. Para esse processo, pode utilizar um estilete, para apenas recortar a parte da fita em que na barra estiver furada, ali será passado um pino guia e tal parte da fia precisa ser recortado.

Assim, ao posicionar primeiramente pelo pino guia a barra começando pela ponta do conector, comece a colar a barra nova na posição correta na lataria da TV e vai dando uma “forçada” bem aos poucos na barra para fixar bem na posição, uma de cada vez.

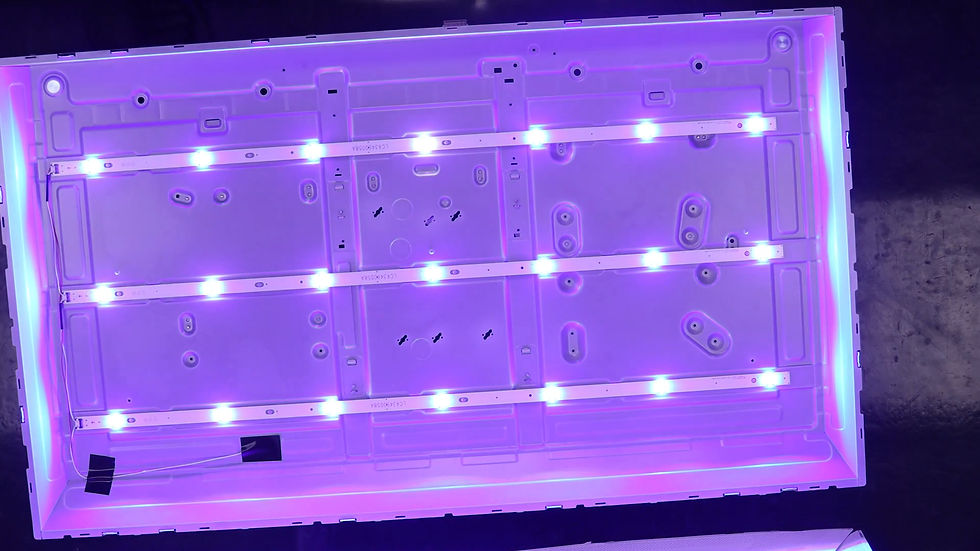

Depois é só começar a colocar novamente os conectores na posição novamente e conecta-los as barras, nessa etapa também, aconselhamos ligar as barras diretamente na fonte da TV para que se faça um teste para ver se todas as barras estão funcionando bem antes de ligar as outras partes, conforme o teste abaixo:

Após isso só conectar na sequência, porém aqui muita atenção nesta próxima parte, por que pode dar muito defeito de imagem por conta de erros comuns na montagem, como inverter a ordem das folhas ou então pelo posicionamento errado no painel da TV.

Primeiro a folha branca que vai por cima dos LEDS, depois as travas plásticas, depois a folha acrílica do painel, depois a folha transparente e por último a folha metálica (quando tiver, não são todos os modelos que tem). Após isso, faça um NOVO teste com a fonte, ligando a TV diretamente na fonte e nos LEDS, para verificar se alguma parte da luminosidade está escapando e assim consertar a montagem das folhas acrílicas.

Após isso, reconectar as molduras laterais da TV, com o posicionamento correto das travas de segurança, por cima da moldura lateral depois, posicionar a tela da TV também (prestar bastante atenção, pois em alguns modelos a tela é colada e em outros apenas encaixada), posicionando o DISPLAY no encaixe correto, deixando a plaquinha VCOM na parte de baixo. Depois colocar a última moldura frontal, e parafusar ela com os pequenos parafusos laterais, depois novamente encaixar as travas da moldura lateral frontal (lembrando das fitas que conectam e seguram a VCOM a carcaça da TV), depois conectar os FLATS da VCOM a placa principal para dar imagem e conferir todas as conexões das peças e por último, parafusar novamente a tampa da TV.

Depois pode ligar a TV e é para aparecer a imagem acessa e em perfeito estado, caso tenha alguma duvida ou precise de uma ajuda para diagnosticar melhor a sua TV, conseguimos marcar um horário com nosso técnico para que possa falar diretamente com ele, através do link: Compartilhe no WhatsApp.

Também se precisar de um KIT de qualidade como já foi informado antes, recomendamos o KIT de LEDS ORIGINAL da marca LG, com qualidade superior no mercado, entregue com rapidez e segurança e qualidade de atendimento premium que só a NESHOP oferece, contando com até 6 meses de garantia,
